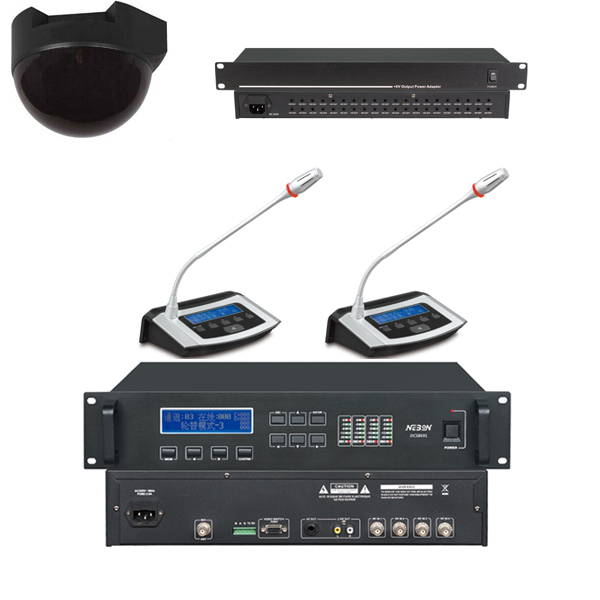

數字紅外無線會議DCS8691
系統概述：紅外線無線傳輸技術，避免竊聽和無線電干擾，無電磁輻射。該系列是基于FDN?(FullDigitalNetwork)平臺，自主研發的數字紅外線無線會議系統。系統支持在同一建筑物內相鄰的會議室可安裝多套，且不會相互干..
聯系我們系統概述：
紅外線無線傳輸技術，避免竊聽和無線電干擾，無電磁輻射。該系列是基于FDN? (Full Digital Network)平臺，自主研發的數字紅外線無線會議系統。系統支持在同一建筑物內相鄰的會議室可安裝多套，且不會相互干擾。
DCS8691會議主機
產品特點：
■兼容IEC60914、GBT15381-94；
■基于FDN? (Full Digital Network)平臺數字技術；
■紅外傳輸副載波符合IEC61603-7數字紅外國際標準，DQPSK數字調制/解調技術；
■一組3.0寸LCD屏和10位控制鍵盤，支持中文簡/繁體、英文顯示；
■允許在50臺以上的單元會議室中不串音、不掉音；
■數字紅外傳輸技術，避免竊聽和無線電干擾，無電磁輻射；
■ 數字紅外音頻處理技術，實現20Hz~20KHz超寬頻響；
■不受高頻驅動光源干擾，并有超強抗手機干擾能力；
■ 采用32 bit高速DSP處理，提供清晰高靈敏度拾音，呈現完美音質；
■每臺主機可容納180臺無線會議發言單元（包含無線主席單元1臺）；
■系統可支持4人同時發言，包括1臺主席單元和3臺代表單元；
■發言模式：先進先出、數量限制、限時關閉模式；
■系統具有攝像機自動跟蹤拍攝、會議討論功能；
■ 支持SONY Vscia/D70、Pelco-D/P、YAAN等多種攝像機協議；
■ 內置三維攝像機控制鍵盤，可控制攝像機的方向及焦距；
■ 任意分配ID地址碼功能，避免ID地址碼重復現象；
■具有4路紅外收發器輸出BNC口，可連接多臺紅外收發器；
■可定制TCP/IP控制功能，可通過網絡進行遠程調控與協助；
■具有RS232串口，可連接中央控制系統，實現第三方控制；
■具有USB會議音頻錄制及播放功能(選配)；
■配合語音分配系統，可實現同聲傳譯功能；
■具有4組LED電平信號指示燈；
技術參數：
|
音頻信道 |
|
|
通訊方式： |
無線紅外傳輸 |
|
紅外傳輸距離： |
≤35米(無障礙阻隔) |
|
頻率范圍： |
1.7MHz-4MHz |
|
調制方式： |
FM |
|
接收靈敏度： |
-88dBM |
|
輸出電平： |
-10dB |
|
頻率響應： |
20Hz-20KHz |
|
信噪比： |
>90dBA |
|
通道隔離度： |
>85dB |
|
動態范圍： |
>85dB |
|
總諧波失真： |
<0.05% |
|
控制信道 |
|
|
通訊方式： |
無線方式 |
|
頻率范圍： |
905MHz-925MHz |
|
調制方式： |
FSK |
|
接收靈敏度： |
-85dBM |
|
信號覆蓋范圍: |
≤40米 |
|
系統 |
|
|
音頻輸入(AUX)： |
RCA蓮花插座*1個 |
|
音頻輸出： |
XLR卡儂插座*1個、RCA蓮花插座*1個 |
|
云臺控制接口： |
5P鳳凰插*1個(RS232/485) |
|
最大電路消耗： |
1A |
|
電源： |
AC 220V/50Hz |
|
機箱： |
2U |
|
安裝： |
19英寸標準機柜 |
|
重量： |
7KG |
|
機身尺寸： |
483*323*90mm |
|
包裝尺寸： |
560*410*170mm |
DCS8691C/D數字紅外無線會議單元
■數字紅外音頻處理技術，實現20Hz~20KHz超寬頻響；
■單元具有攝像機自動跟蹤拍攝、會議討論功能；
■ 可支持4人同時發言，包括1臺主席單元和3臺代表單元；
■★單元內置大容量可充電聚合物鋰電池，電池容量支持12個小時的連續發言；
■ 單元具有低電量指示功能，支持會議的邊充電邊使用；
■★內置2.2英寸LCD屏可顯示信號強度、ID地址碼、話筒開/關、工作信道、電量、充電等信息；
■ 任意分配ID地址碼功能，避免ID地址碼重復現象；
■★采用原裝Panasonic咪芯；
技術參數：
|
音頻信道 |
|
|
信道數量： |
4個 |
|
紅外傳輸距離： |
≤35米(無障礙阻隔) |
|
頻率范圍： |
1.7MHz-4MHz |
|
調制方式： |
FM |
|
接收靈敏度： |
-88dBM |
|
輸出電平： |
-10dB |
|
頻率響應： |
20Hz-20KHz |
|
信噪比： |
>90dBA |
|
通道隔離度： |
>85dB |
|
動態范圍： |
>85dB |
|
總諧波失真： |
<0.05% |
|
紅外輻射功率： |
+10dB |
|
控制信道 |
|
|
通訊方式： |
無線方式 |
|
信道數量： |
5個 |
|
頻率范圍： |
905MHz-925MHz |
|
調制方式： |
FSK |
|
發射功率： |
10dBM(可調) |
|
通信速率： |
100kbps |
|
基礎 |
|
|
鋰電池容量： |
12V/4000MAh (可拆卸) |
|
功率： |
5W |
|
最大聲壓級： |
125dB(THD<3%) |
|
等效噪聲： |
20dBA(SPL) |
|
方向性0°/180°： |
>20dB(1KHz) |
|
咪芯類型： |
電容式，心型/超心型(可選) |
|
話筒桿長度： |
可選：320mm、420mm(標準)、520mm |
|
安裝方式： |
臺面式 |
|
尺寸(不含話筒桿)： |
195*165*60mm(L*W*H) |
|
重量(含話筒桿)： |
約0.8KG |
|
包裝尺寸： |
560*205*70mm |
DCS8691RA數字紅外收發器
產品特點
■數字紅外傳輸技術，避免竊聽和無線電干擾，無電磁輻射；
■★數字紅外音頻處理技術，實現20Hz~20KHz超寬頻響；
■不受高頻驅動光源干擾；
■可吸頂式和壁式安裝、簡單方便；
■★球面垂直輻射150°(75°＋75°)，水平360°；
■★單臺信號覆蓋面積可達25-35m2(以2.5～3.0米層高計算，覆蓋半徑約10米)；
■★采用低功耗主機供電設計，無需布設電源線；
技術參數
|
頻率范圍： |
1.7MHz-4MHz |
|
電源電壓： |
DC18V由主控機供電 |
|
消耗電流： |
25mA |
|
接收靈敏度： |
-85dBM |
|
增益： |
40dBM |
|
輸出阻抗： |
50Ω |
|
接口類型： |
BNC |
|
線材類型： |
SYV50-5同軸線纜 |
|
尺寸： |
Ф100*74mm |
|
重量： |
0.5Kg |
DCS8606P單元充電主機
■可同時為40臺會議單元進行充電；
■單位最大充電電流為700mA；
■充電時間約5～8小時；
|
電源： |
220V-240V/50Hz/60Hz |
|
功率： |
500W (最大) |
|
充電接口數量： |
20個 (可同時為20臺單元充電) |
|
單位最大充電電流： |
700mA |
|
充電時間： |
約5～8小時 |
|
工作溫度： |
0℃-40℃ |
|
機箱： |
1U |
|
包裝尺寸： |
560*410*70mm |
